Lắp đặt camera giám sát hành trình xe tải đúng cách đảm bảo hiệu quả giám sát và độ bền hệ thống. Thực hiện theo các bước cơ bản sau:
Chuẩn Bị
- Lựa chọn thiết bị: Camera chính (GPS/GPRS), camera hành trình (quay trước/sau/cabin), cảm biến tốc độ, cảm biến trục cam, dây nguồn, dây tín hiệu, đầu đọc thẻ nhớ, công cụ cắt dây, băng dính cách điện, tua vít.
- Xác định vị trí: Chọn nơi lắp camera chính kín đáo (thường dưới táp-lô), đảm bảo thông thoáng, dễ kết nối dây. Chọn vị trí camera hành trình không che khuất tầm nhìn lái xe (thường sau gương chiếu hậu hoặc đầu xe).
- Ngắt nguồn điện: Tháo cọc Âm (-) ắc quy để tránh đoản mạch.
Lắp Đặt Camera Chính & Cảm Biến
- Định vị camera chính: Cố định chắc chắn tại vị trí đã chọn bằng băng dính 2 mặt hoặc vít. KHÔNG đặt tại vị trí che khuất tầm nhìn lái xe hoặc túi khí.
- Kết nối cảm biến tốc độ (VSS):
- Xác định dây VSS tại đầu OBD-II hoặc đồng hồ tốc độ (tra tài liệu xe hoặc dùng đồng hồ VOM).
- Nối dây VSS từ camera chính vào dây VSS của xe (thường dùng kẹp Scotchlok), cách điện cẩn thận.
- Lắp cảm biến trục cam: Kẹp cảm biến quanh dây cao áp bugi số 1 (thường màu xanh dương), hướng mũi tên trên cảm biến về phía bugi. Cố định dây gọn gàng tránh tiếp xúc động cơ nóng.
Lắp Đặt Camera Hành Trình

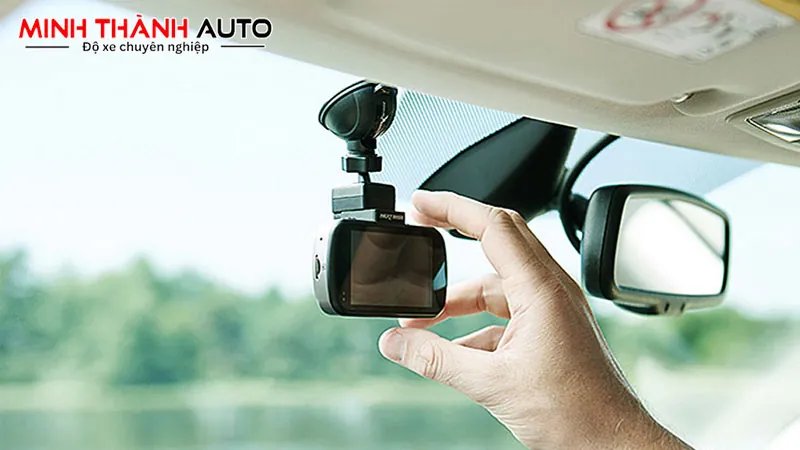

- Cố định camera: Dán/vít giá đỡ camera tại vị trí đã chọn (đảm bảo không che khuất tầm nhìn). Lắp camera vào giá đỡ.
- Đi dây tín hiệu: Luồn dây từ camera qua trần xe, cột A, xuống dưới táp-lô về camera chính. Sử dụng dụng cụ luồn dây, cố định dây bằng kẹp nhựa.
- Kết nối camera: Cắm đầu dây tín hiệu từ camera vào cổng tương ứng trên camera chính.
Đấu Nối Nguồn Điện
- Xác định dây nguồn thường trực (ACC): Tìm dây có điện khi chìa khóa ở ON (thường tại cầu chì Radio, Cigarette hoặc dùng đồng hồ VOM).
- Đấu nối nguồn:
- Dây thường trực (B+) camera: Nối vào dây có điện liên tục (có thể nối trực tiếp vào cực dương (+) ắc quy hoặc qua cầu chì).
- Dây nguồn điều khiển (ACC) camera: Nối vào dây ACC đã xác định (dùng kẹp Scotchlok hoặc bắn vít vào cầu chì bằng đầu nối Add-a-Circuit).
- Dây Mass (GND) camera: Nối vào vỏ kim loại sạch của xe (khoan vít vào khung hoặc bu lông gần đó).
Kiểm Tra & Hoàn Thiện
- Kiểm tra nguồn: Kết nối lại cọc ắc quy. Bật chìa khóa sang ON. Kiểm tra đèn báo nguồn camera chính và camera hành trình sáng.
- Kiểm tra tín hiệu: Đảm bảo camera chính nhận tín hiệu GPS, GPRS, VSS, trục cam và hiển thị hình ảnh từ camera hành trình trên màn hình/máy tính bảng.
- Cố định & thu gọn dây: Dùng kẹp nhựa, băng dính giấy cố định toàn bộ dây dọc theo đường đi. Gói gọn dây thừa, không để chùng lòng thòng trong cabin.
- Thử nghiệm vận hành: Chạy thử xe, kiểm tra tốc độ, vị trí bản đồ, hình ảnh camera ghi nhận chính xác. Kiểm tra khả năng kết nối với server quản lý (nếu có).
Lưu ý An toàn: Luôn ngắt nguồn điện trước khi đấu nối. Tuân thủ tài liệu hướng dẫn đi kèm thiết bị. Nếu không tự tin, hãy nhờ kỹ thuật viên có chuyên môn lắp đặt.
